| UNIVERSITÄT Hamburg | (Auszug aus der Dokumentation) |
| AUDI
A3 Studie:
Untersuchungen im Windkanal |
Umfang der Windkanaluntersuchungen: |
|
Versuchsort:
|
Institut für Schiffbau HH, Lämmersieth 90 |
|
Versuchstag:
|
14.08.1991 |
| Versuchsteile A, B und C: | |
| Teil
A: Untersuchung anliegender und abgelöster
Strömungsfelder bei v = 9,6 m/s, q = 55,7 PA Anströmwinkel 0° bis +30°, (Bilder 1-5) |
|
| Teil
B: Versuch mit Wollfäden;
v = 25,2 m/s, q = 380,4 PA Anströmwinkel 0° bis +30° |
|
| Teil

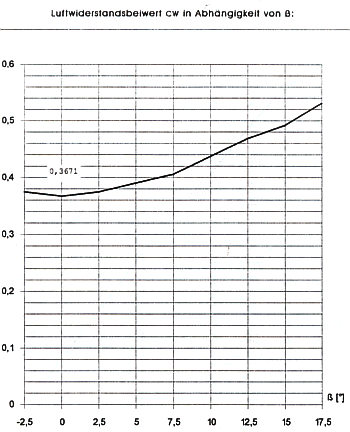

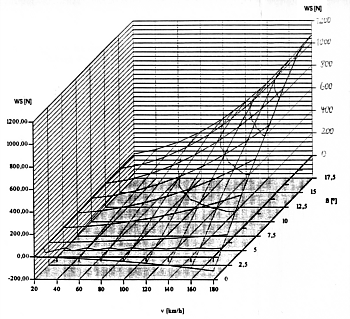

C: Messen der einzelnen
Widerstandsbeiwerte und Momentenbeiwerte bei v = 25,6 m/s, q = 391,0 PA Anströmwinkel -2,5° bis +17,5° |
|
 |
1
Anströmwinkel +5° |
 |
2
Anströmwinkel +30° |
 |
3
Ablösung der Strömung an der D-Säule |
 |
4
u.a.: Verschmutzung im Heckbereich |
 |
Bild 5 |
|
|
